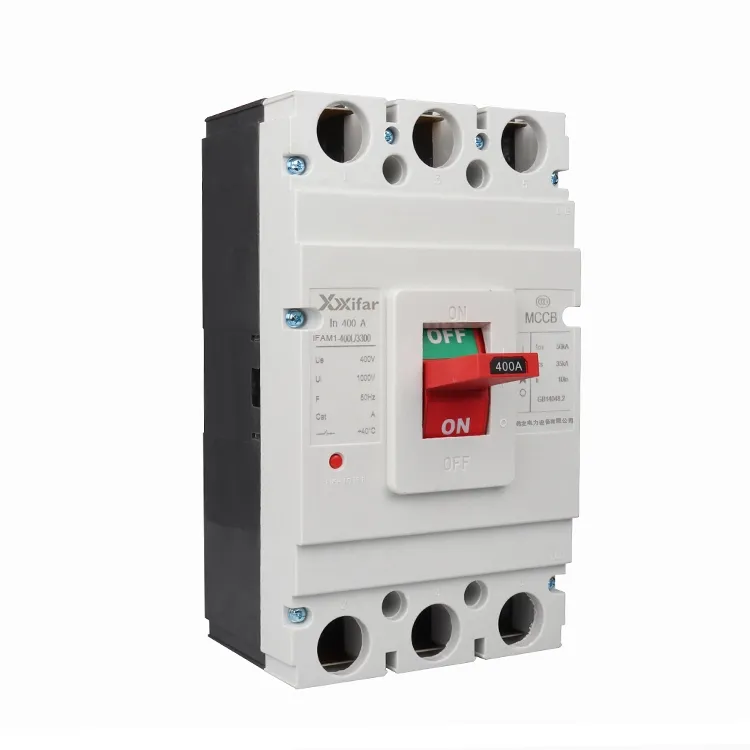

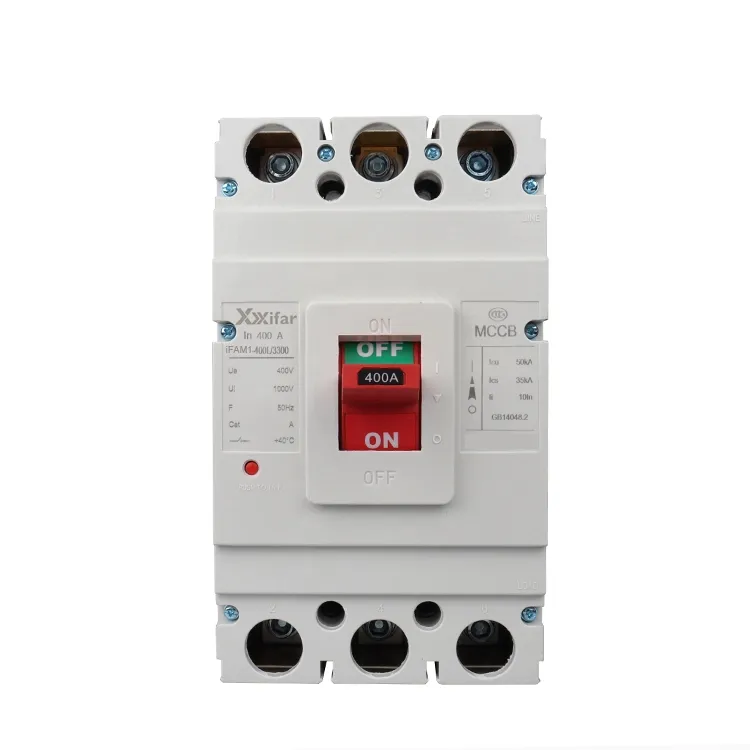

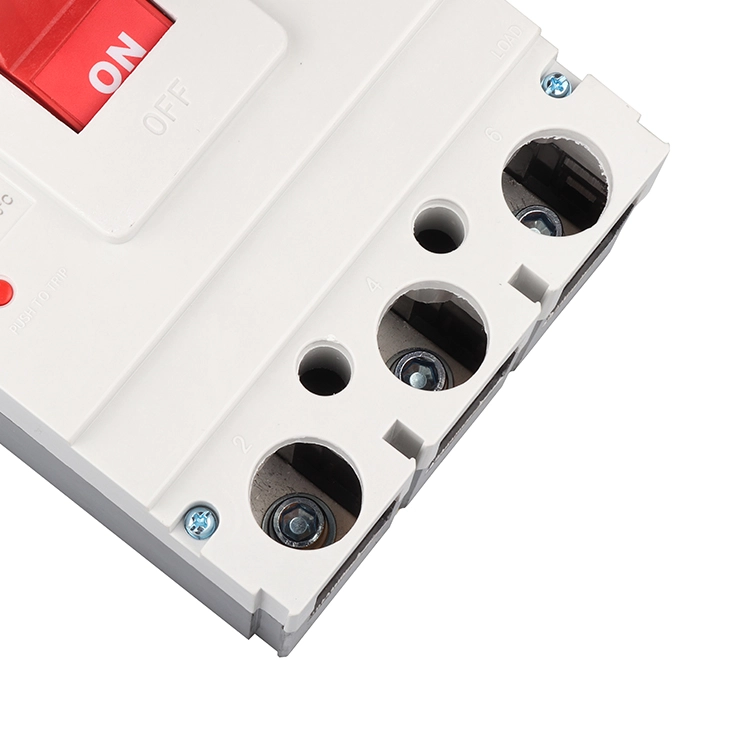

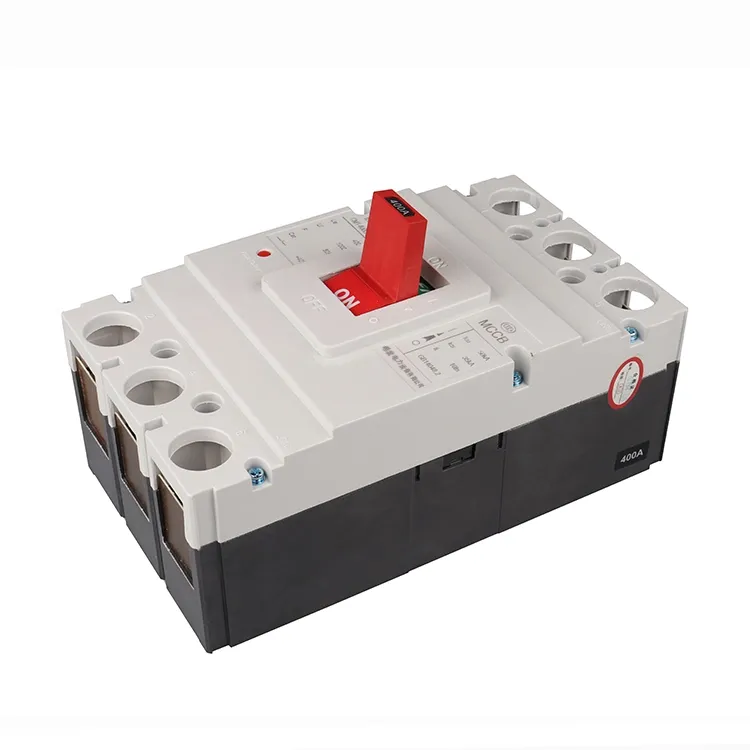

400a 3p Mccb Inclosed Molded Case Switch

En 400a 3p mccb lukket, støbt kabinetkontakt er en type afbryder med et støbt isolerende kabinet og luftisolering. Det er almindeligvis installeret og anvendt i lavspændingsdistributionssystemer for at afbryde eller isolere både normale strømme og fejlstrømme inden for det nominelle område, hvilket hjælper med at beskytte kabler og elektrisk udstyr. Almindelige udløsningsmetoder for en 400a 3p mccb lukket, støbt kabinetkontakt omfatter kun magnetiske, termiske magnetiske og elektroniske udløsningsenheder.

En magnetisk udløsning fungerer udelukkende under kortslutningsforhold. Med andre ord tripper den 400a 3p mccb lukkede, støbte kabinetkontakt kun, når der opstår en fejl, såsom en kortslutning. Denne type bruges ofte i varmekredsløb eller i motorkredsløb, hvor der allerede findes separat overbelastningsbeskyttelse.

Termiske magnetiske udløsningsenheder reagerer på både kortslutninger og vedvarende overstrøm. Hvis strømmen overstiger 400A i en vis periode, eller der opstår en kortslutning, vil den 400a 3p mccb lukkede, støbte kabinetkontakt udløses. Fordi den kombinerer to beskyttelsesmekanismer, omtales den nogle gange som en kombineret eller dobbelt tur på en 400a 3p mccb lukket, støbt kabinetkontakt, som almindeligvis anvendes i generel strømfordeling.

Elektroniske overstrømsrelæer repræsenterer en mere avanceret og moden løsning. Med denne type kan parametre såsom magnetisk pickup, termiske indstillinger og udløsningsforsinkelse justeres, hvilket gør den 400a 3p mccb lukkede støbte kassekontakt velegnet til en bredere vifte af applikationer. Denne ekstra fleksibilitet kommer dog normalt med en højere pris.

Ud over disse typer er der støbte afbrydere, der er specielt designet til motorbeskyttelse. Til sådanne applikationer er den magnetiske udløsningsindstilling typisk højere, hvilket er mere end ti gange den nominelle strøm, så den formstøbte afbryder kan modstå den høje startstrøm under motorstart uden at udløse unødvendigt, mens den stadig yder beskyttelse under fejlforhold.

400a 3p mccb lukket støbt kabinet switch parameter:

Funktioner af 400a 3p mccb lukket støbt kabinet switch Tilbehør

Tilbehør udvider og komplementerer de grundlæggende funktioner i en 400a 3p mccb lukket, støbt kabinetkontakt. De tilføjer kontrolmuligheder og forbedrer beskyttelsesfunktionerne for at gøre dem til en integreret del af enheden. Fælles tilbehør til en 400a 3p mccb lukket, støbt kabinetkontakt omfatter hjælpekontakter, alarmkontakter, shuntudløser, underspændingsudløser, motoroperatører og eksterne drejehåndtag.

1) Hjælpekontakter

Hjælpekontakter bruges hovedsageligt til at indikere, om den 400a 3p mccb lukkede, støbte kabinetkontakt er åben eller lukket, men de viser ikke, om der er opstået en fejludløsning. De er forbundet til styrekredsløbet. For afbrydere i formstøbt hus, en rammestørrelse på 400A og derover, er konfigurationer af to normalt åbne og to normalt lukkede kontakter tilgængelige med en termisk strøm på omkring 6A. En rammestørrelse på 100A bruger typisk en enkelt brudomskifterkontakt, mens 225A og 250A og til at adoptere en brokontaktstruktur med en konventionel termisk strøm på omkring 3A.

2) Alarmkontakter

Alarmkontakter er designet til at signalere, når den 400a 3p mccb lukkede, støbte kabinetkontakt udløses automatisk på grund af fejl som overbelastning, kortslutning eller underspænding. Deres driftsstrøm er generelt AC 380V ved 0,3A eller DC 220V ved 0,15A, men den overstiger normalt ikke 1A. Den termiske strøm falder dog typisk inden for området 1 til 2,5A.

3) Shunt Trip Unit

En shunt-udløserenhed gør det muligt at fjernåbne den 400a 3p mccb-indkapslede, støbte kabinetkontakt. Dens driftsspænding kan være uafhængig af hovedkredsløbets spænding. Den er beregnet til kortvarig brug, og spolens aktiveringstid bør normalt ikke overstige et sekund, ellers kan spolen blive beskadiget.

For at forhindre udbrænding af spolen er en mikroswitch forbundet i serie med shuntudløsningsspolen. Når spolen aktiveres, tiltrækkes ankeret, hvilket får mikroswitchen til at skifte fra en normalt lukket til en normalt åben tilstand. Dette afbryder styrekredsløbet, så selvom trykknappen holdes nede, vil spolen ikke forblive strømførende. Dette design beskytter effektivt spolen mod overophedning. Når den 400a 3p mccb lukkede, støbte kassekontakt er nulstillet og lukket igen, vender mikroswitchen tilbage til sin normalt lukkede position. Shuntudløserenheder fås i forskellige styrespændinger og frekvenser, så de passer til forskellige applikationer.

4) Under spændingsfrigivelse

Underspændingsudløseren bruges til at beskytte kredsløb og strømudstyr mod lavspændingsforhold. Dens spole er forbundet til forsyningssiden af ​​den formstøbte afbryder, og afbryderen kan kun lukkes, når spolen er strømførende. Hvis spændingen er for lav, kan den 400a 3p mccb-omskifter i støbt kabinet ikke lukkes. Det er vigtigt at sikre, at systemspændingen svarer til den nominelle spænding for underspændingsudløseren. Driftsområdet er typisk mellem 70 % og 35 % af den nominelle spænding. Disse enheder er også tilgængelige i forskellige spændingsklasser og frekvenser til forskellige applikationer.

5) Motoroperatørmekanisme

Motoroperatører bruges til automatisk og fjernlukning og -åbning af afbrydere. Der er to hovedtyper, som er motordrevne og elektromagnetiske. Motordrevne mekanismer bruges generelt til MCCB'er med formstøbte afbrydere med en rammestørrelse på 400A og derover, mens elektromagnetiske operatører er mere egnede til MCCB'er med en kapacitet på 225A og derunder.
