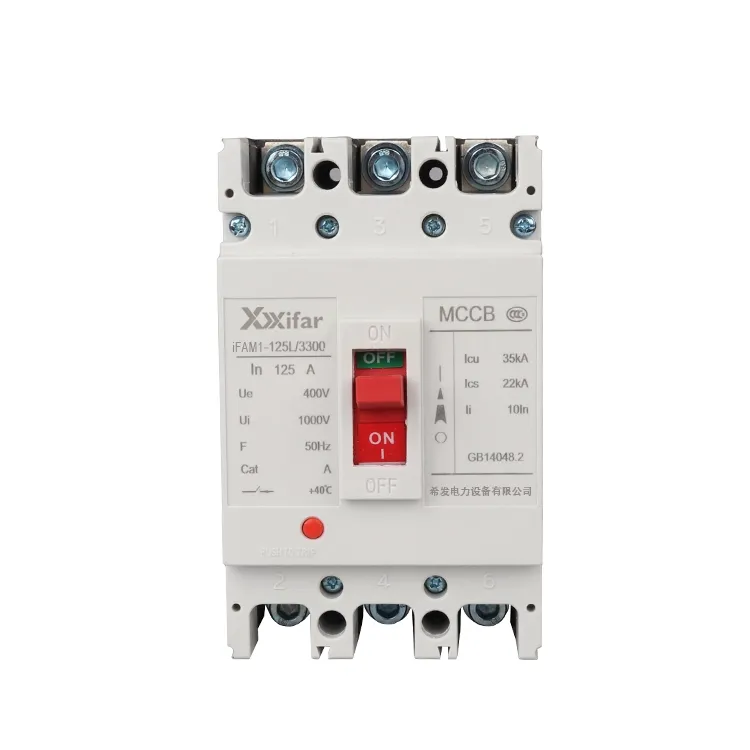

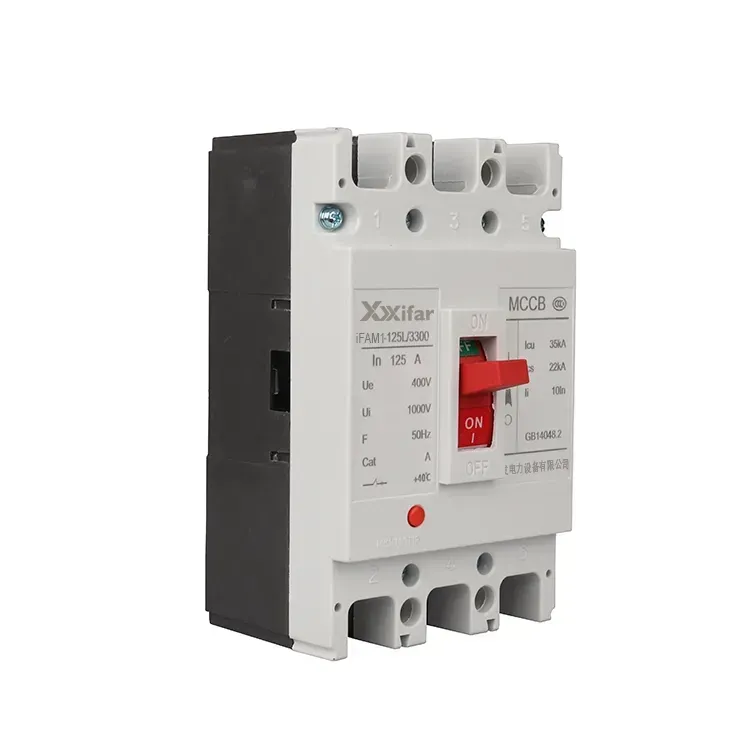

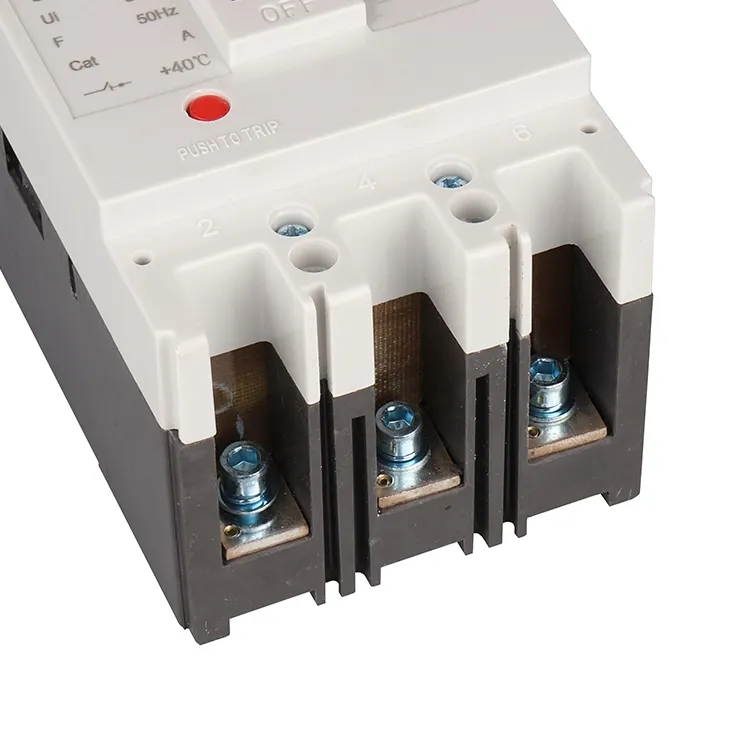

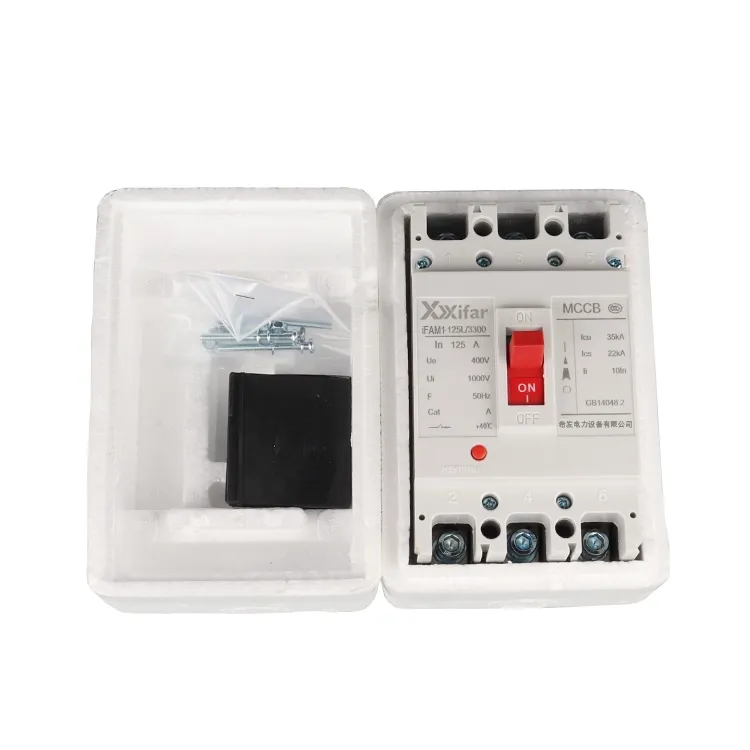

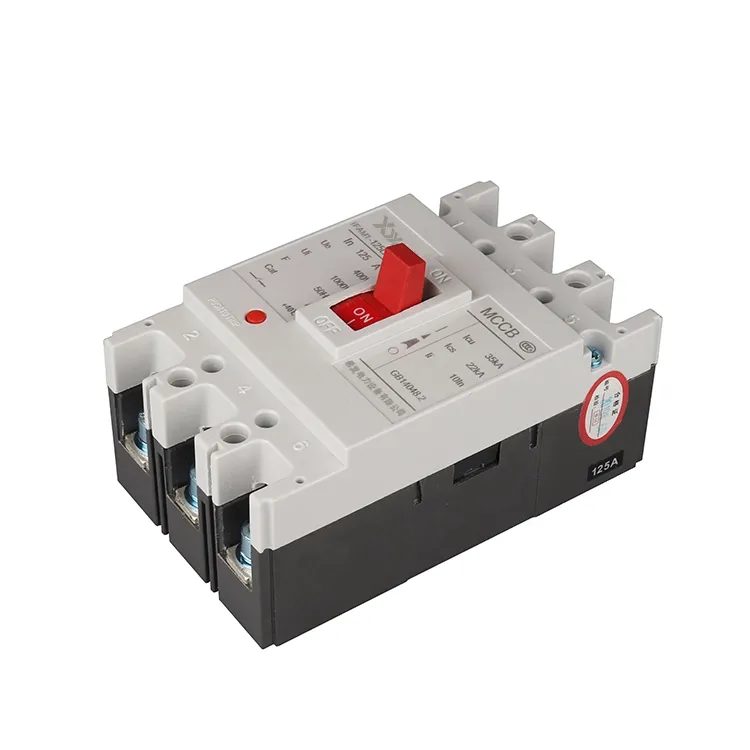

3p 100a Mccb støbt kabinet afbryder 400v

En 3p 100a mccb støbt kabinetafbryder 400v er en type beskyttelsesenhed, der almindeligvis anvender 400V distributionssystem. Det er kendt som at kabinettet til en 3p 100a mccb støbt kabinetafbryder typisk er lavet af højstyrkeplastik eller lignende isoleringsmaterialer. 3p 100a 400V mccb støbte kasseafbrydere bruges primært til strømfordeling og til at beskytte kredsløb og elektrisk udstyr mod fejl som overbelastning og kortslutning. MCCB'er tillader også sjældent skift af kredsløb under normale forhold. Designet med en balance mellem beskyttelsesydelse og betjeningskomfort, 3p 100a 400V mccb støbte afbrydere er en nøglekomponent i industrielle, kommercielle og private distributionsnetværk.

De vigtigste ydelseskarakteristika for en 3p 100a mccb støbt kabinetafbryder 400v kan opsummeres som følger:

1. Kompakt struktur og modulopbygget design

Alle hovedkomponenter i en 3p 100a mccb støbt kabinetafbryder 400v, inklusive betjeningsmekanismen, kontaktsystemet, lysbueslukkerenheden og udløserenheden, er integreret i et enkelt isoleret kabinet. Den kompakte struktur giver et relativt højt beskyttelsesniveau, der effektivt forhindrer indtrængning af støv og fremmedlegemer, samtidig med at den sikrer sikker drift. Mange funktionelle enhedsdesigns, såsom underspændingsudløserspole, motoriseret driver og plug-in komponenter, anvender en modulær tilgang for at gøre en MCCB nemmere at udvide funktioner og udføre vedligeholdelse.

2. Pålidelige beskyttelsesfunktioner

Den primære rolle for en 3p 100a mccb støbt kabinetafbryder 400v er at give overbelastningsbeskyttelse med en tidsforsinkelse og øjeblikkelig beskyttelse mod kortslutninger. Overbelastningsbeskyttelse opnås via en termisk udløsningsenhed. Når strømmen overstiger en forudindstillet værdi i en vis periode, udløses 3p 100a mccb afbryderen i formstøbt kabinet efter en forsinkelse for at forhindre overophedningsskader. I mellemtiden håndteres kortslutningsbeskyttelse af en magnetisk udløseenhed, som reagerer næsten øjeblikkeligt, typisk inden for ti millisekunder. Når der opstår en høj fejlstrøm, kan en 3p 100a mccb støbt kabinetafbryder beskytte udstyret mod både termisk og elektrodynamisk stress. Nogle avancerede modeller tilbyder også korttidsforsinkelsesbeskyttelse og jordfejlsbeskyttelse.

3. Høj brudkapacitet

Brydekapacitet refererer til den maksimale fejlstrøm, som afbryderen sikkert kan afbryde. 3p 100a mccb afbrydere med støbt hus giver generelt en betydelig højere brydekapacitet end miniatureafbrydere for at gøre dem i stand til at afbryde de større fejlstrømme, der kan forekomme i 400V distributionssystemer. Dette sikrer pålidelig drift selv under alvorlige fejlforhold og hjælper med at forhindre eskalering af ulykker.

4. Fleksibel installation og betjening

3p 100a mccb afbrydere med støbt hus understøtter forskellige installationsmetoder, såsom fast monteringstype, plug-in-type og udtrækkelig type for at gøre dem tilpassede til forskellige tavlekonfigurationer. 3P 100A MCCB'er tilbyder også flere driftstilstande, herunder manuel og motoriseret drift. Den kan også udstyres med tilbehør såsom hjælpekontakter og alarmkontakter for at aktivere fjernindikation og styring.

5. Stærk tilpasningsevne og pålidelighed

3P 100A afbrydere i formstøbt hus er i stand til at fungere pålideligt i relativt barske miljøer. Med lang levetid og høj mekanisk og elektrisk udholdenhed opfylder de de krævende krav fra forskellige applikationer til pålidelig kredsløbsbeskyttelse.

3p 100a mccb støbt kabinet afbryder 400v parameter:
