1600 Amp 3-polet Mccb med hjælpekontakter

WenZhou XiFa Electric Power Equipment Co.,Ltd er en erfaren fabrik til at producere og levere 1600 amp 3-polet mccb med hjælpekontakter, hvoraf Service Short Circuit Breaking Capacity kunne nå op på 50kA, hvor det stadig kunne give præcis beskyttelse, uden at fejlvurdere eller afvise nogen handlinger under den store arbejdsstrøm. Hjælpekontakterne tillader en 1600 amp 3-polet mccb støbt kabinet afbryder har funktionen af sammenlåsende kontrol for at undgå fejlbetjening, i mellemtiden tilbyder statusindikatoren til fordelingstavler.

Send forespørgsel

Produkt beskrivelse

1600 amp 3-polet mccb med hjælpekontakter parameter:

Nominel rammestrøm	1600
Antal polakker	3 polet; 3P; 3 fase
Nominel arbejdsstrøm	1000A; 1250A; 1600A
Frekvens	60Hz eller 50Hz
Ultimativ kortslutningsbrudkapacitet	50 kA /70 kA
Service kortslutningsbrudkapacitet	35 kA /50 kA
Nominel arbejdsspænding	400 V; 690 V
Nominel isolationsspænding	800V; 1000 V
Mekanisk levetid	10000 gange
Elektrisk levetid	2000 gange
Bue afstand	≤100 mm

Size

Produkttilstand	Pol	Dimension
Produkttilstand	Pol	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3-polet mccb med hjælpekontakter introduktion:

En 1600 ampere 3-polet afbryder MCCB med støbt hus med hjælpekontakter er designet til automatisk at afbryde strømmen i et lavspændingsdistributionssystem. Når der opstår en overbelastning eller kortslutning, tripper den og isolerer strømforsyningen.

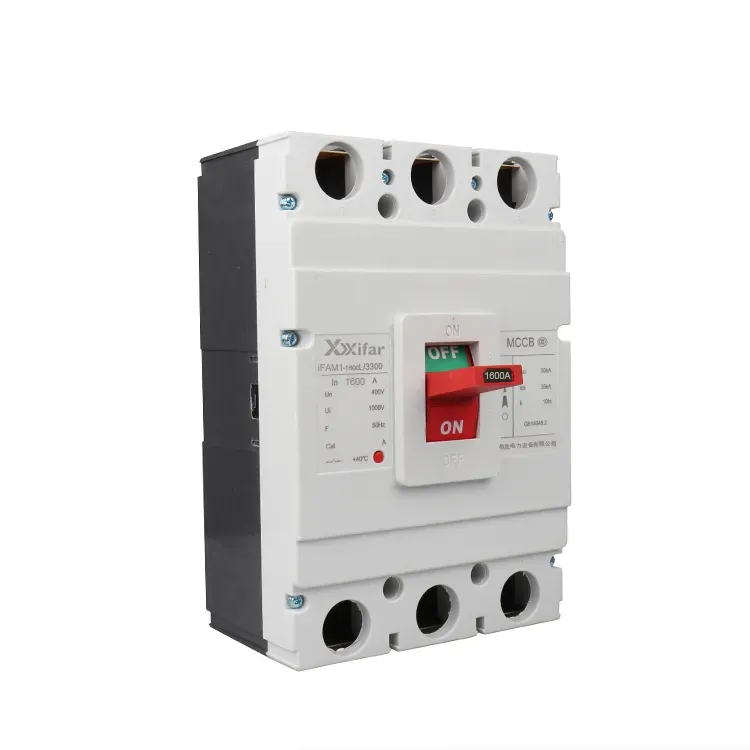

1600 Amp 3 Pole Mccb With Auxiliary Contacts

En 1600 ampere 3-polet mccb med hjælpekontakter bruger et støbt isoleringshus til at adskille strømførende ledere fra jordede metaldele. Inde i enheden opnås beskyttelse hovedsageligt gennem termiske og magnetiske mekanismer. Under overbelastningsforhold opvarmes et bimetalelement i den termiske enhed og bøjes, når strømmen overskrider den nominelle grænse. Denne bevægelse aktiverer udløsningsmekanismen, som får håndtaget på en 1600 ampere 3-polet mccb med hjælpekontakter til at skifte til den slukkede position og afbryde kredsløbet. Ved kortslutninger genererer en pludselig strømstigning et stærkt magnetfelt i spolen på en 1600 ampere 3-polet mccb med hjælpekontakter. Når den elektromagnetiske kraft overvinder kernens fjederkraft, trækkes den bevægelige kerne ind, der driver udløserstangen og åbner øjeblikkeligt afbryderen, hvilket giver kortslutningsbeskyttelse.

I en bredere forstand omfatter luftisolerede afbrydere luftafbrydere ACB'er, støbte afbrydere MCCB'er og miniatureafbrydere MCB'er. Støbte afbrydere MCCB'er er typisk udstyret med tre terminaler til trefaset strøm, hvor arbejdsspændingen er omkring 380 V, hvilket gør dem velegnede til industrielle distributionssystemer og motorbeskyttelse, hvor arbejdsstrømmen er større end boligbehovet, såsom en 1600 amp 3-polet mccb med hjælpekontakter. I modsætning hertil er miniatureafbrydere generelt designet til enfaset strøm, hvoraf arbejdsspændingen er omkring 220 V, og arbejdsstrømmen er relativt lavere end en 3-polet støbt husafbryder MCCB med hjælpekontakter. Miniatureafbrydere bruges i bygningsterminaldistributionssystemer. Af denne grund er standard 1600 amp 3-polet MCCB'er støbt kabinet afbrydere ikke beregnet til typisk boligbrug.
