13,8kv til 380v distributionstransformator 2500kva er en kernestrømkonverteringsenhed til industrielle, nye energi- og kommercielle scenarier, som kan klassificeres i to almindelige konfigurationer, herunder olienedsænket type (S11-serien) og tør type (SCB14-serien). 380V lavspænding, strengt overholdelse af både internationale og indenlandske standarder for at sikre stabil ydeevne, høj sikkerhed og lang levetid.
Den olienedsænkede type 13,8kv til 380v distributionstransformator 2500kva har en lav pris og stærk overbelastningskapacitet, hvilket gør den velegnet til udendørs scenarier med tung belastning såsom miner, udendørs transformerstationer og store industriparker. I modsætning hertil er den tørre type 13,8kv til 380v distributionstransformator 2500kva brandsikker, eksplosionssikker, vedligeholdelsesfri og energieffektiv, velegnet til indendørs og eksplosionssikre krav. Kunder kan fleksibelt vælge den passende type i henhold til det faktiske installationsmiljø, sikkerhedsforskrifter på stedet og projektbudget.
| Parameterkategori | Parameternavn | Standardværdi |
|
Kernebedømte parametre |
Nominel kapacitet | 2500kVA(2,5MVA) |
| Højspændingsside (HV) | 13,8kV,Trefaset,△ Tilslutning | |
| Lavspændingsside (LV) | 380V (liniespænding)/220V (fasespænding), trefaset, Y-forbindelse | |
| Nominel frekvens | 50/60Hz | |
| Forbindelsesgruppe | Dyn11/Dyn1 | |
| Kortslutningsimpedans | 5 %(typisk, 4 %-6 % kan tilpasses) | |
| Tryk på Skifter | Højspænding±2×2,5%(5 tap, off-circuit) | |
| Olie-nedsænkede parametre | Modeleksempel | S11/S13/S22-2500/13.8 |
| Afkølingsmetode | ONAN(Olie-immersed Natural Cooling)/ONAF(Forced Air Cooling) | |
| Isoleringsniveau | BIL 95KV(Lynimpuls)/30kV(Strømfrekvensmodstand Spænding) |
|
| Fordele | Lave omkostninger, stærk overbelastningskapacitet, god varmeafledning | |
| Tør-type parametre | Modeleksempel | SCB14/SCR-2500-13,8/0,38 |
| Afkølingsmetode | AN(naturlig køling)/AF(tvungen luftkøling), isoleringsvarme Modstandsklasse F (155 ℃) |
|
| Beskyttelsesniveau | IP00/IP23/IP54 | |
| Fordele | Brand- og eksplosionssikker, vedligeholdelsesfri, lille størrelse | |
| Tab og effektivitet (50Hz Reference) |
Tab uden belastning (Po) | × 2,8-3,5 kW |
| Belastningstab (Pk,75℃) | ×16-19kW | |
| Totalt tab | ×19-22,5 kW |

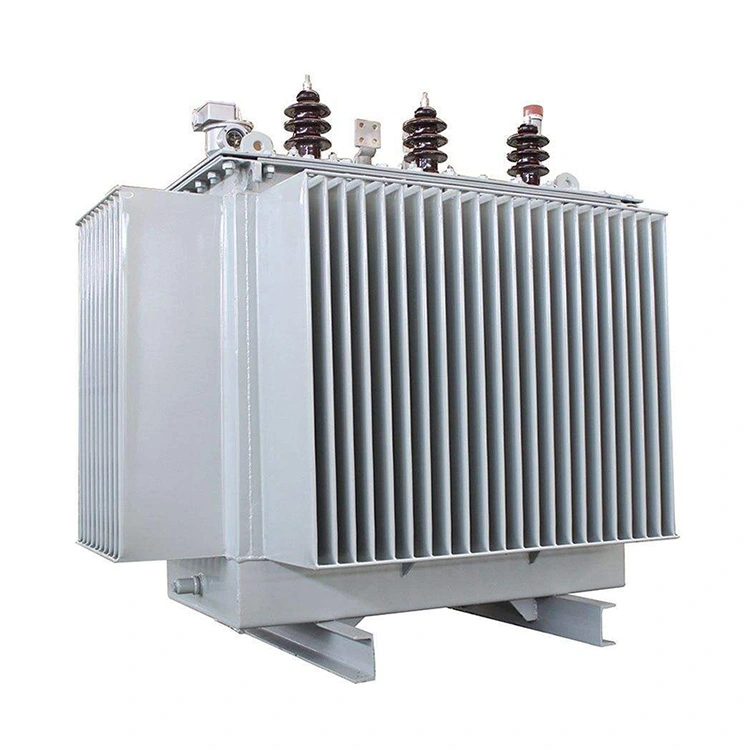

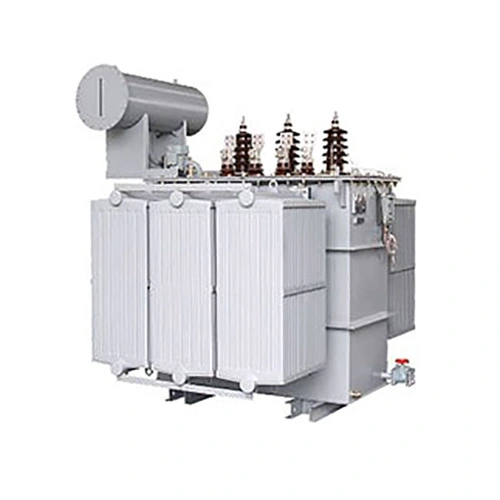

Oil nedsænket S11 er specielt designet til udendørs og udendørs installation. Med stærk miljøtilpasningsevne kan den modstå høj temperatur, regn, støv og hårdt klima. Det optager en stor gulvplads og kræver et godt ventileret uafhængigt område, som er perfekt til fjerntliggende industrizoner, udendørs transformerstationer, minedriftssteder og feltenergidistributionsprojekter.
Tør type SCB14 13,8kv til 380v distributionstransformator 2500kva prioriteres til indendørs installation, såsom strømfordelingsrum, fabriksbygninger, kommercielle komplekser og underjordiske rum. Den har kompakt størrelse og lille besættelse, ingen risiko for væskelækage og behøver ikke isoleringsbassin. Den er også anvendelig til bystrømforsyning med høj tæthed og lukkede installationsrum.
Olie nedsænket S11 anvender transformerolie som køle- og isoleringsmedium. Den brændbare olie medfører potentielle brand- og lækagerisici, så den kan ikke bruges i lukkede, overfyldte eller eksplosionssikre områder. Yderligere brandforebyggende og anti-lækageforanstaltninger er påkrævet under installationen.
Lavet af epoxyharpiksstøbestruktur, tør type SCB14 har brandsikker, flammehæmmende, eksplosionssikker og ikke-lækage. Den har høj isoleringssikkerhed, ingen skjult fare for forbrænding og opfylder fuldt ud strenge sikkerhedsstandarder for indendørs, offentlige bygninger, kemiske anlæg og eksplosionssikre værksteder.
Den regelmæssige vedligeholdelse af 13,8kv til 380v distributionstransformator 2500kva olie nedsænket S11 er påkrævet, herunder periodisk inspektion af oliekvalitet, tætningsevne, olieniveau og intern ældning. Oliefiltrering eller udskiftning er nødvendig hvert 1-2 år med regelmæssig professionel inspektion, hvilket fører til højere langsigtet vedligeholdelsesarbejdsbyrde.
Tør type SCB14 er næsten vedligeholdelsesfrit design. Der kræves ingen isoleringsolie, kun simpel støvrensning til viklinger med jævne mellemrum. Den behøver ingen kompleks daglig inspektion, sparer arbejdskraft og vedligeholdelsesomkostninger og er velegnet til uovervågede kraftværker.
Olie nedsænket S11 har overlegen varmeafledningsevne ved at cirkulere transformerolie, med stærk overbelastningskapacitet. Det kan opretholde langvarig drift med tung belastning og kortvarig overbelastning, ideel til kontinuerlige højbelastnings industrielle produktionslinjer.
Tør type SCB14 er afhængig af naturlig luftkøling eller tvungen luftkøling. Overbelastningsgrænsen er relativt lavere end olienedsænket type, og varmeafledningseffekten påvirkes let af indendørs ventilationsforhold, mere velegnet til stabil og konventionel belastningsdrift.
Anskaffelsesprisen for olienedsænket S11 er relativt lavere for modeller med stor kapacitet. Men dets tomgangstab og belastningstab er lidt højere, hvilket resulterer i et relativt højere langsigtet strømforbrug.
Anskaffelsesomkostningerne for tør type SCB14 er forholdsvis højere, men med optimeret design med lavt tab og højere energieffektivitet. Det reducerer det daglige strømtab, sparer eludgifter i langsigtet drift og giver bedre energibesparende fordele for langtidsprojekter.
13,8kv til 380v distributionstransformer 2500kva endelig valgforslag:
Vælg S11 Oil nedsænket: Hvis dit projekt er udendørs, med begrænset budget, langvarig tung belastning, uovervåget åben plads og ingen strenge krav til brandbeskyttelse.
Vælg SCB14 Dry type: Hvis den installeres indendørs, i tætte menneskemængder, kemiske og brandfarlige lejligheder, med høje sikkerhedsstandarder, lavt vedligeholdelsesbehov og langsigtede energibesparende krav.
