1250 Amp 3 polet 600v Mccb afbryder

For at opnå en hurtig levering producerer Wenzhou XiFa Electric Power Equipment Co., Ltd almindelig model mccb-afbryder til lager såsom 1250 amp 3-polet 600v mccb-afbryder. Generelt set kunne Wenzhou XiFa Electric Power Equipment Co., Ltd levere 1250 amp 3 polet 600v mccb afbrydere inden for 7 dage. Wenzhou XiFa sigter mere og mere efter at producere og levere hver 3-polet og 4-polet mccb støbt kabinet afbryder med hurtig leveringstid og solid kvalitet. Hver 1250 amp 3-polet 600v mccb afbryder vil tage en række fabrikstests for at sikre en jævn brugsoplevelse.

Send forespørgsel

Produkt beskrivelse

En 1250 amp 3-polet 600v mccb-afbryder består hovedsageligt af tre grundlæggende dele, som er kontaktsystemet, lysbueslukningssystemet og udløserenheder. Disse udløsere giver forskellige beskyttelsesfunktioner, herunder overstrømsbeskyttelse, underspændingsbeskyttelse, termisk beskyttelse og shuntudløsning. En 1250 amp 3-polet 600v mccb-afbryder lukkes enten manuelt eller af en motoriseret driver. Når først kontakterne er lukket, holdes de på plads af en udløserfri mekanisme. Når der opstår en fejl, aktiverer den tilsvarende udløseenhed mekanismen, udløser låsen og får den 1250 ampere 3-polede 600v mccb-afbryder til at udløse automatisk og beskytter derved kredsløbet.

1. Shuntudløser

Shuntudløseren bruges til fjernbetjening. Det gør det muligt at åbne kredsløbet gennem en 1250 ampere 3-polet 600v mccb-afbryder på afstand.

2. Overstrøm overstrømsrelæ

Denne enhed giver beskyttelse mod kortslutninger og overstrøm. Når strømmen overstiger den forudindstillede værdi, udløser den elektromagnetiske kraft, der genereres af overstrømsrelæet, låsen. Den bevægelige kontakt adskilles derefter hurtigt under fjederkraft og afbryder kredsløbet.

3. Underspændingsudløser

Denne enhed giver beskyttelse mod spændingstab. Dens spole er direkte forbundet til strømforsyningen og forbliver under normale forhold, hvilket gør det muligt for den 1250 ampere 3-polede 600v mccb-afbryder at forblive lukket. Når forsyningen går tabt eller spændingen falder betydeligt, svækkes den magnetiske kraft og bliver lavere end fjederkraften. Fjederen driver derefter den bevægelige kerne, udløser låsen og får den 1250 ampere 3-polede 600v mccb-afbryder til at udløse.

4. Termisk udløser

Når en overbelastningsstrøm løber gennem den 1250 amp 3-polede 600v mccb-afbryder, opvarmes bimetalstrimlen inde i termoafbryderen på grund af strømmen. Fordi de to metaller har forskellige udvidelseskoefficienter, bøjer de med forskellige hastigheder, når de opvarmes. Denne deformation skubber udløsermekanismen, hvilket får den 1250 ampere 3-polede MCCB-støbte afbryder til at åbne og afbryde kredsløbet.

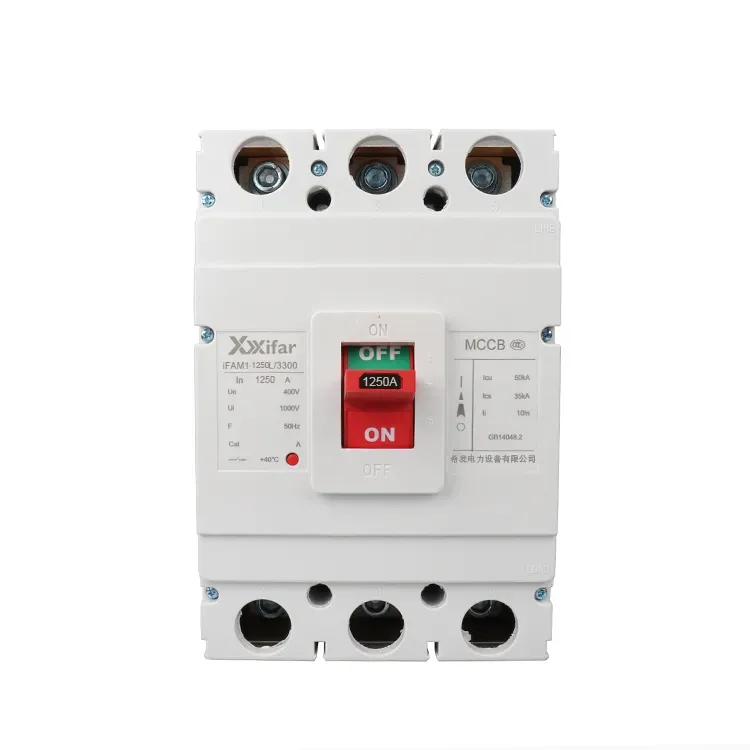

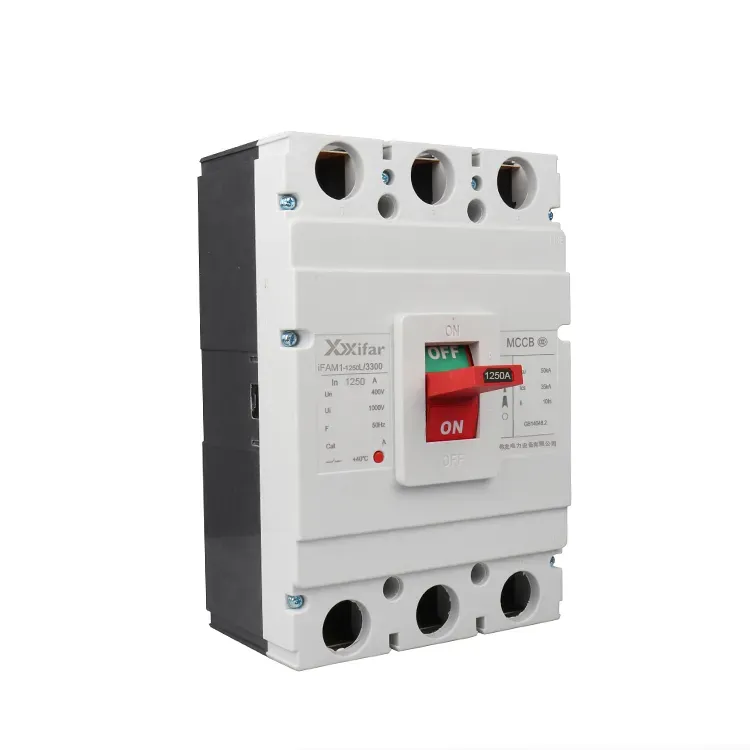

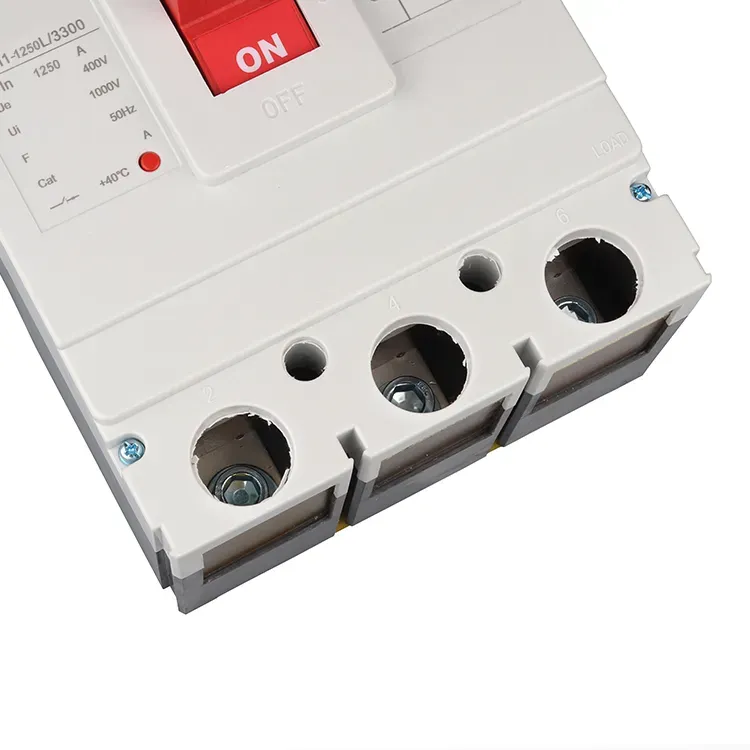

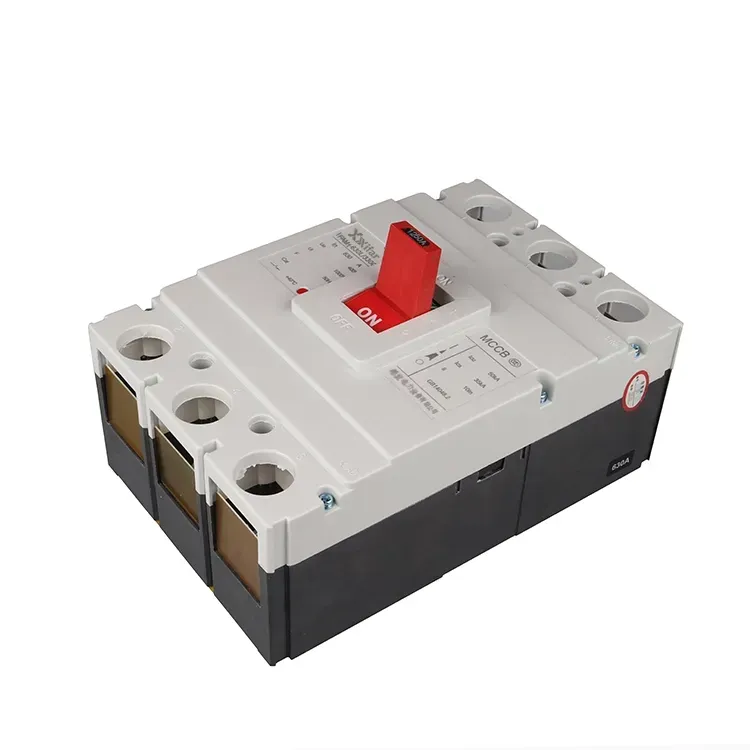

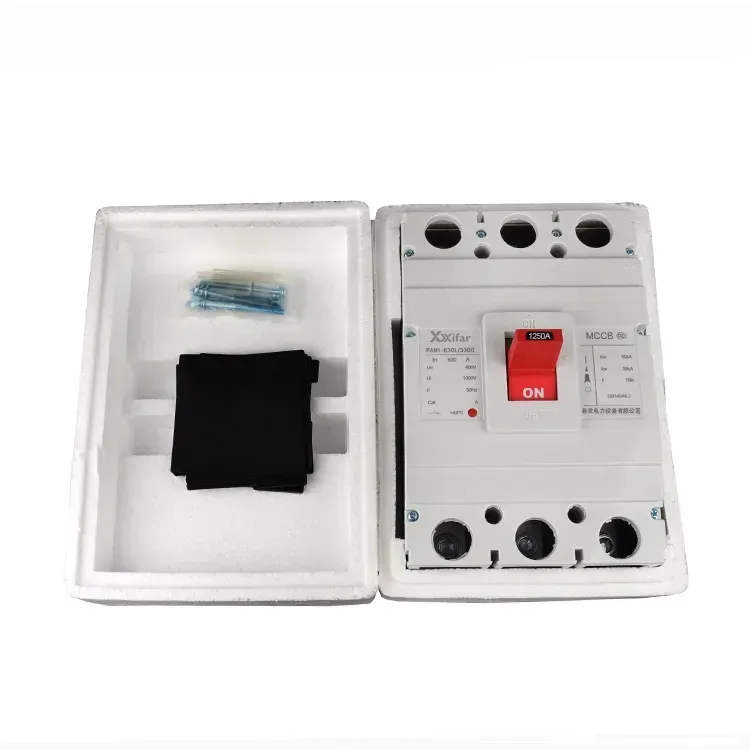

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3-polet 600v mccb afbryderparameter:

Nominel rammestrøm	1250
Antal polakker	3 polet; 3P; 3 fase
Nominel arbejdsstrøm	630A; 700A; 800A; 1000A
Frekvens	60 Hz/50 Hz
Ultimativ kortslutningsbrudkapacitet	50kA eller 70kA
Service kortslutningsbrudkapacitet	35kA eller 50kA
Nominel arbejdsspænding	660 V; 690 V
Nominel isolationsspænding	1000 V
Mekanisk levetid	10000 gange
Elektrisk levetid	2000 gange
Bue afstand	≤100 mm

Size

Produkttilstand	Pol	Dimension
Produkttilstand	Pol	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
